Garmin ECHOMAP UHD 92sv z przetwornikiem  LVS 34 GLS10

Menu w języku polskim. Instrukcja obsługi w języku polskim.

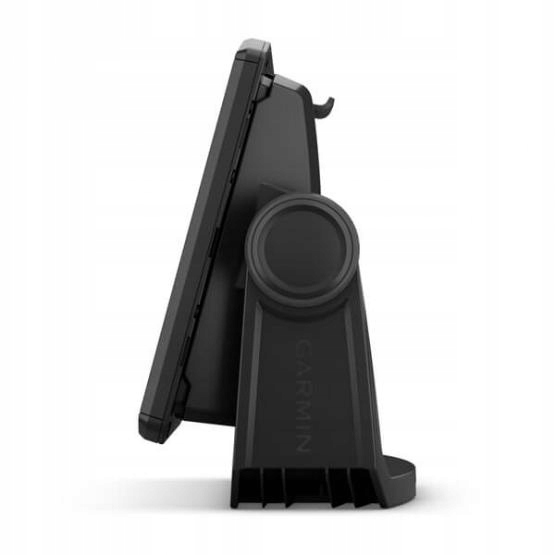

ECHOMAP™ UHD 92sv

Bez przetwornika

Numer katalogowy 010-02341-00

• WYMIARY FIZYCZNE: 26.3 x 16.5 x 6.5 cm
• MASA: 1,0 kg
• KLASA WODOSZCZELNOŚCI: IPX7
• EKRAN DOTYKOWY: Tak
• TYP WYŚWIETLACZA: Wyświetlacz WVGA
• WYMIARY WYŚWIETLACZA, SZER. X WYS.: 19.9 × 11.3 cm; przekątna 22.9 cm (9.0″)
• ROZDZIELCZOŚĆ WYŚWIETLACZA, SZER. X WYS.: 400 × 800 pikseli
• SPOSOBY MONTAŻU: Uchwyt pałąkowy lub uchwyt do montażu wpuszczanego
• Z PRZYCISKANI I EKRANEM DOTYKOWYM: Ekran dotykowy z obsługą przyciskową

Mapy I Pamięć

• MOŻLIWOŚĆ UŻYWANIA KART Z DANYMI: 1 gniazdo karty microSD™; maks. rozmiar karty 32 GB
• PUNKTY ORIENTACYJNE: 5000
• PUNKTY ŚLEDZENIA: 50,000
• ŚLADY: 50 saved tracks
• TRASY: 100

Czujniki

• GPS: Tak
• GLONASS: nie
• GALILEO: nie
• MA WBUDOWANY ODBIORNIK: Tak
• ODBIORNIK: 5 Hz
• ZGODNOŚĆ Z NMEA 2000®: Tak
• ZGODNOŚĆ Z NMEA 0183: Tak
• OBSŁUGUJE WAAS: Tak

Wgrane Mapy

• NAWIGACJA AUTOMATYCZNA: nie
• BLUECHART® (MAPY PRZYBRZEŻNE): nie
• LAKEVÜ (MAPY ŚRÓDLĄDOWE): nie
• TABELE PŁYWÓW: Tak

Opcjonalna Obsługa Map

• BLUECHART G3: Tak
• BLUECHART G3 VISION: Tak
• LAKEVÜ G3: Tak
• LAKEVÜ G3 ULTRA: Tak
• GARMIN NAVIONICS+™: Tak
• GARMIN NAVIONICS VISION+™: Tak
• TOPO 100K: nie
• MAPOWANIE STANDARDOWE: Tak
• GARMIN QUICKDRAW CONTOURS: Tak
• OBSŁUGA MAP RASTROWYCH: nie

Funkcje Plotera Nawigacyjnego

• ZGODNOŚĆ Z FUNKCJĄ GARMIN SMARTMODE (DOSTOSOWYWANIE ZAPAMIĘTANYCH USTAWIEŃ MONITORA): nie
• OBSŁUGA AIS (ŚLEDZENIE POZYCJI DOCELOWEGO STATKU): Tak
• OBSŁUGA DSC (WYŚWIETLANIE POZYCJI Z RADIA VHF Z OBSŁUGĄ DSC): Tak
• ZGODNOŚĆ Z RADIOODBIORNIKAMI Z OBSŁUGĄ FUSION-LINK™: Tak
• OBSŁUGA SONARU CZARNEJ SKRZYNKI GSD™: nie
• OBSŁUGA SONARU CZARNEJ SKRZYNKI GCV™: nie
• ZGODNOŚĆ Z APLIKACJĄ ACTIVECAPTAIN: Tak
• KOMPATYBILNOŚĆ Z GRID™ (GARMIN REMOTE INPUT DEVICE): nie
• KOMPATYBILNOŚĆ Z PILOTEM BEZPRZEWODOWYM: Tak
• FUNKCJE ŻEGLARSKIE: Tak
• GŁOSOWE ALERTY DŹWIĘKOWE: nie
• OBSŁUGA SYSTEMU ONEHELM™: nie

Elektryczne

• MOC WEJŚCIOWA: 9 to 18 Vdc
• TYPOWY POBÓR PRĄDU PRZY 12 V DC: 1.0 A
• MAKS. POBÓR PRĄDU PRZY 12 V DC: 1.5 A
• MAKS. ZUŻYCIE ENERGII PRZY 10 V DC: 18W

Funkcje I Dane Techniczne Sonaru

• WYŚWIETLA ECHOSONDĘ: Tak
• MOC WYJŚCIOWA: 500 W
• TRADYCYJNA ECHOSONDA (DWUCZĘSTOTLIWOŚCIOWY/DWUWIĄZKOWY): Wbudowana (jednokanałowa częstotliwość CHIRP, 70/83/200 kHz, L, M, H CHIRP)
• CLEARVÜ: Wbudowana częstotliwość 260/455/800/1000/1200 kHz
• SIDEVÜ: Wbudowana częstotliwość 260/455/800/1000/1200 kHz
• PANOPTIX™ SONAR: Tak
• LIVESCOPE: Tak

Połączenia

• PORTY NMEA 2000®: 1
• PORTY WEJŚCIOWE INTERFEJSU NMEA 0183: 1
• PORTY WYJŚCIOWE INTERFEJSU NMEA 0183 (TX): 1
• PORTY WEJŚCIOWE SYGNAŁU WIDEO: Brak
• PORTY WYJŚCIA VIDEO: Brak
• PORTY GARMIN MARINE NETWORK: 1 gniazdo Panoptix™
• PORTY PRZETWORNIKA 12-PIN: 1
• PORTY USB: nie
• PORT BNC DO PODŁĄCZENIA ANTENY ZEWNĘTRZNEJ: nie
• DZWONIENIE PRZEZ BLUETOOTH®: nie
• ANT+™ (ŁĄCZNOŚĆ): nie
• SIEĆ WI-FI® FIRMY GARMIN (POŁĄCZENIE LOKALNE): nie

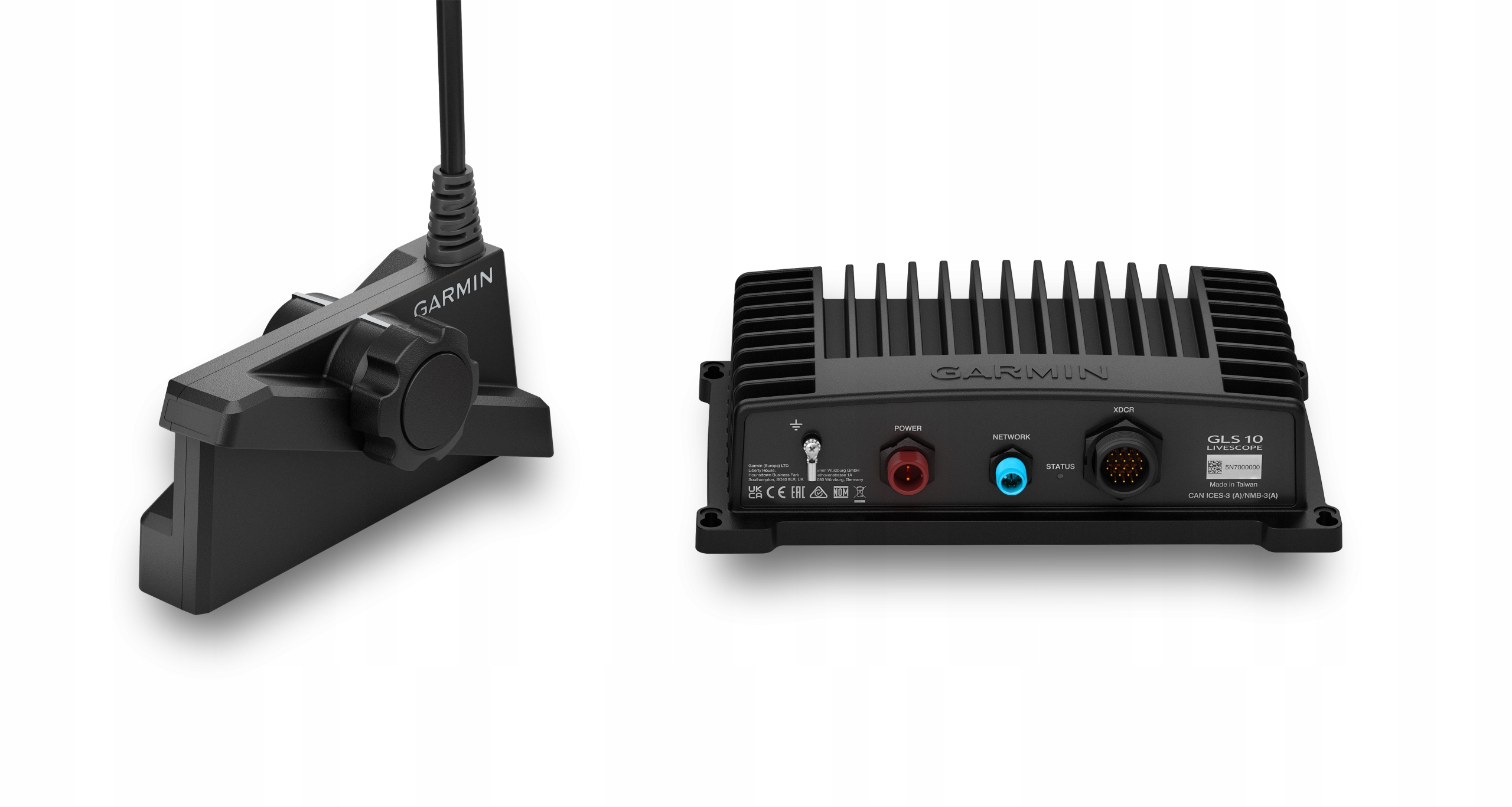

System LiveScope™ Plus z modułem GLS 10™ i przetwornikiem LVS34

Z modułem GLS 10™ i przetwornikiem LVS34

010-02706-00

Ogólne

SZEROKOŚĆ WIĄZKI

20° x 135°

DŁUGOŚĆ PRZEWODU

20 ft

LICZBA STYKÓW

21

WYMIARY FIZYCZNE

Moduł echosondy GLS 10: 24,5 × 14,9 × 6,5 cm;

Przetwornik LVS34: 13,7 × 9,7 × 4,6 cm

MASA

Moduł echosondy GLS 10: 2,0 kg;

Przetwornik LVS34: 0,9 kg

KLASA WODOSZCZELNOŚCI

IPX7

ZAKRES TEMPERATUR

Moduł GLS 10: zakres temperatury roboczej: od -15°C do 70°C

Przetwornik Panoptix LiveScope LVS34: zakres temperatury roboczej: od 0°C do 40°C

Elektryczne

• MOC WEJŚCIOWA: 10-32 V
• ZUŻYCIE ENERGII: Typowo 21 W; maks. 58 W
• BEZPIECZNIK: 7,5 A
• BEZPIECZNY DYSTANS DLA KOMPASU: 4″ (0,1 m)

Funkcje I Dane Techniczne Sonaru

• OBSŁUGIWANE CZĘSTOTLIWOŚCI: 530 - 1,100 kHz
• MOC TRANSMISJI: 500 W
• MAKSYMALNA GŁĘBOKOŚĆ: Zasięg do przodu i w dół: 61,0 m
• TYP ECHOSONDY: Live
• ROZRÓŻNIANIE OBIEKTÓW NA GŁĘBOKOŚCI 30,48 M: 14"
• UCHWYT DO TRYBU PERSPEKTYWICZNEGO W ZESTAWIE: Tak

Połączenia

• PORTY GARMIN MARINE NETWORK: 1 (złączka)
